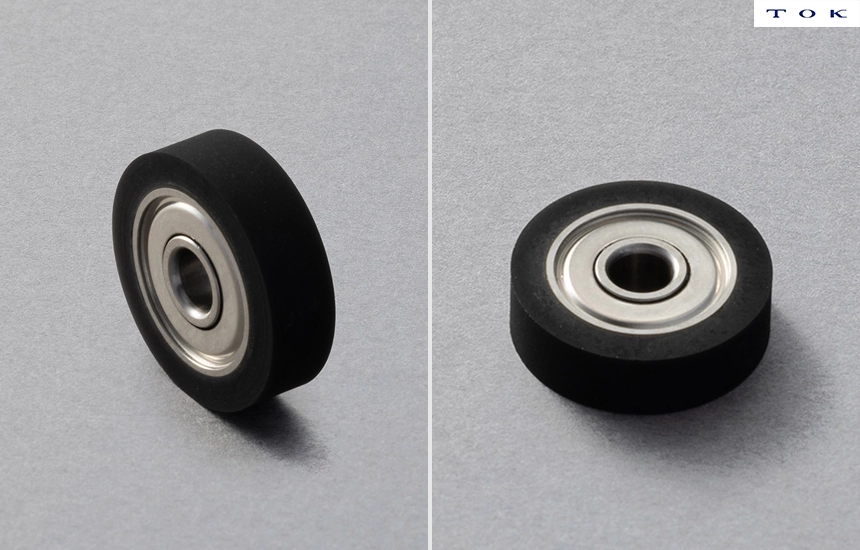

平面型＋内圈型｜橡胶包覆轴承（金属轴承嵌件型）｜UT-H

详细尺寸信息请参阅产品目录。

型号	外形尺寸　[mm]
型号	D	d	B	b	D1	Da	ISO(JIS) 对应规格	零件编号
1	11	3	4	–	8	4.2	–	UT-11-SHS3
	12	3	4	–	8	4.2	–	UT-12-SHS3
	13	3	4	–	8	4.2	–	UT-13-SHS3
	14	3	4	–	8	4.2	–	UT-14-SHS3
	15	4	5	–	13	5.6	–	UT-15-SHS4
	16	4	5	–	13	5.6	–	UT-16-SHS4
	17	4	5	–	13	7.6	–	UT-17-SHS4
	18	6	4	–	12	7.6	–	UT-18-SHS6
	19	6	4	–	12	7.6	–	UT-19-SHS6
	20	6	4	–	12	7.6	–	UT-20-SHS6
2	20	6	8	5	15	7.6	–	UT-20-696ZZ
1	21	6	4	–	12	7.6	–	UT-21-SHS6
1	22	6	4	–	12	7.6	–	UT-22-SHS6

为实现从ISO轴承的顺利替换，本产品系列中提供了“ISO对应型号”。该型号参考基于ISO 15标准制定的JIS B 1512（滚动轴承—外形尺寸）及JIS B 1513（轴承代号）。
因此，请预先知悉，本目录所列轴承并非符合ISO或JIS标准的产品。
对于非平面型外圈的轴承，其ISO对应尺寸以外径D为基准表示。
对于内圈加宽型轴承，其ISO对应尺寸以除去加宽部分C及C1后的主体尺寸为基准表示。
该规格的设定，是为满足客户在避免轴承侧面与配合部件接触时，无需再使用垫片的需求。

如需了解产品型号代码的详细含义，请参阅型号构成说明。

号码	项目名称	代号	说明
①	外圈材料代号	UT	聚氨酯树脂
②	外圈形状代号	（R）	平面＊省略标识
③	保持架或满装球类型	省略	保持架（双面密封型）
④	外圈外径	–	（图纸中所示的ΦD尺寸）
⑤	钢球材料代号	省略	碳钢球
⑤	钢球材料代号	S	不锈钢球
⑥	内圈形状代号	H	内圈＊含省略标识
⑦	内圈材料代号	省略	轴承钢
⑦	内圈材料代号	S	不锈钢
⑧	安装用孔径及间隙尺寸	–	（图纸中所示的Φd/C尺寸）
