UT-B系列

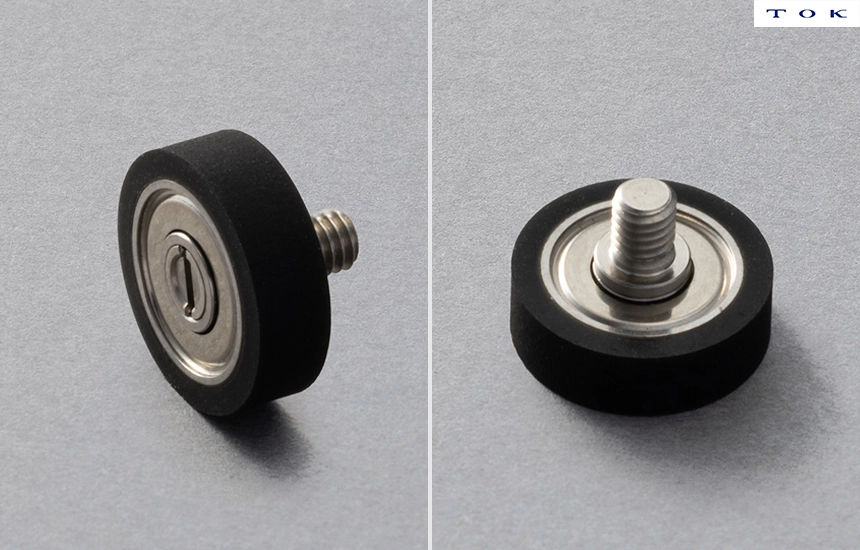

UT-B型（一字槽头）

平面型＋螺纹轴型｜橡胶包覆轴承（金属轴承嵌件型）｜UT-B

详细尺寸信息请参阅产品目录。

型号	外形尺寸　[mm]
型号	D	D1	B	B1	C	L	b	b1	Da	螺钉规格	花形压纹	零件编号
3	11	8	4	9.2	1	4	0.8	1.2	5	M3 P0.5	–	UT-11-SBS1-M3×4
	12	8	4	9.2	1	4	0.8	1.2	5	M3 P0.5	–	UT-12-SBS1-M3×4
	13	8	4	9.2	1	4	0.8	1.2	5	M3 P0.5	–	UT-13-SBS1-M3×4
	14	8	4	9.2	1	4	0.8	1.2	5	M3 P0.5	–	UT-14-SBS1-M3×4
	15	13	5	11.2	1	5	0.8	1	6	M4 P0.7	–	UT-15-SBS1-M3×5
	16	13	5	11.2	1	5	0.8	1	6	M4 P0.7	–	UT-16-SBS1-A
	17	13	5	11.2	1	5	0.8	1	6	M4 P0.7	–	UT-17-SBS1-M4×5
	18	12	4	13.3	1	8	1	1.5	8	M6 P1.0	–	UT-18-SBS1-M6×8
	19	12	4	13.3	1	8	1	1.5	8	M6 P1.0	–	UT-19-SBS1-M6×8
	20	12	4	13.3	1	8	1	1.5	8	M6 P1.0	–	UT-20-SBS1-A
	21	12	4	13.3	1	8	1	1.5	8	M6 P1.0	–	UT-21-SBS1-M6×8
	22	12	4	13.3	1	8	1	1.5	8	M6 P1.0	–	UT-22-SBS1-M6×8

I如需了解产品型号代码的详细含义，请参阅型号构成说明。

号码	项目名称	代号	说明
①	外圈材料代号	UT	聚氨酯树脂
②	外圈形状代号	（R）	平面＊省略标识
③	保持架或满装球类型	省略	保持架（双面密封型）
④	外圈外径	–	（图纸中所示的ΦD尺寸）
⑤	钢球材料代号	省略	碳钢球
⑤	钢球材料代号	S	不锈钢球
⑥	内圈形状代号	B	螺纹轴
⑦	内圈材料代号	Omitted	轴承钢
⑦	内圈材料代号	S	不锈钢
⑧	安装用孔径及间隙尺寸	–	（图纸中所示的Φd/C尺寸）
⑨	附加信息	M-×-	螺钉规格 × 螺钉长度L尺寸
⑨	附加信息	A	识别符号
