TAS-H系列
TAS-H型

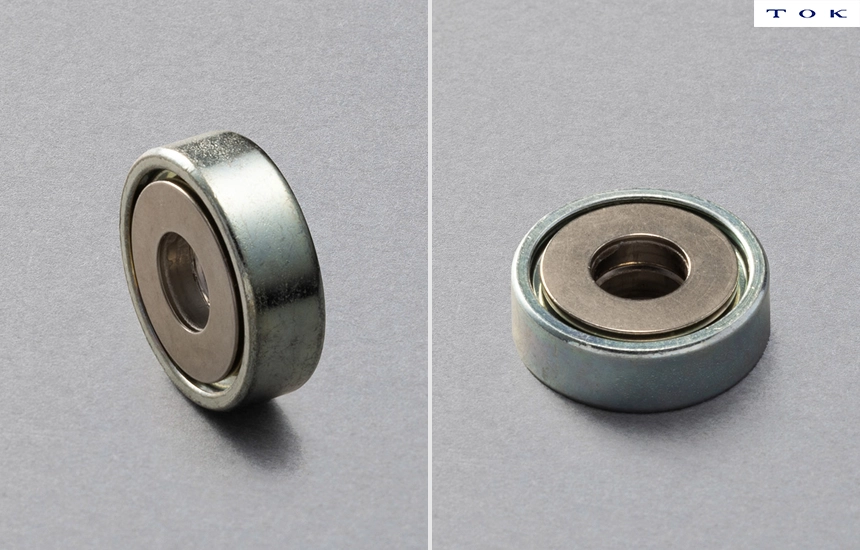

平面型＋内圈型｜金属轴承（高韧性型）｜TAS-H

产品系列

型号1




详细尺寸信息请参阅产品目录。

型号 外形尺寸　[mm]
 D  d  B  Da ISO(JIS)
对应规格		 零件编号
1
 22 8 7 17 608 TAS-22-H8



ISO (JIS) 对应规格

为实现从ISO轴承的顺利替换，本产品系列中提供了“ISO对应型号”。该型号参考基于ISO 15标准制定的JIS B 1512（滚动轴承—外形尺寸）及JIS B 1513（轴承代号）。
因此，请预先知悉，本目录所列轴承并非符合ISO或JIS标准的产品。
对于非平面型外圈的轴承，其ISO对应尺寸以外径D为基准表示。
对于内圈加宽型轴承，其ISO对应尺寸以除去加宽部分C及C1后的主体尺寸为基准表示。
该规格的设定，是为满足客户在避免轴承侧面与配合部件接触时，无需再使用垫片的需求。

产品名称的构成

如需了解产品型号代码的详细含义，请参阅型号构成说明。

号码 项目名称 代号 说明
① 外圈材料代号 TA 碳钢（电镀）
② 外圈形状代号 （R） 平面 ＊省略标识
③ 保持架或满装球类型 S 满装球
④ 外圈外径 – （图纸中所示的ΦD尺寸）
⑤ 钢球材料代号 省略 碳钢球
⑥ 内圈形状代号 H 内环
⑦ 内圈材料代号 省略 碳钢（电镀）
⑧ 安装用孔径及间隙尺寸 – （图纸中所示的Φd/C尺寸）

※所有产品原则上均为订制生产，但部分产品可能备有库存。库存情况请咨询当地经销商或代理商。

有关轴承各部件材料及耐化学性的相关信息，请参阅“产品目录”。
