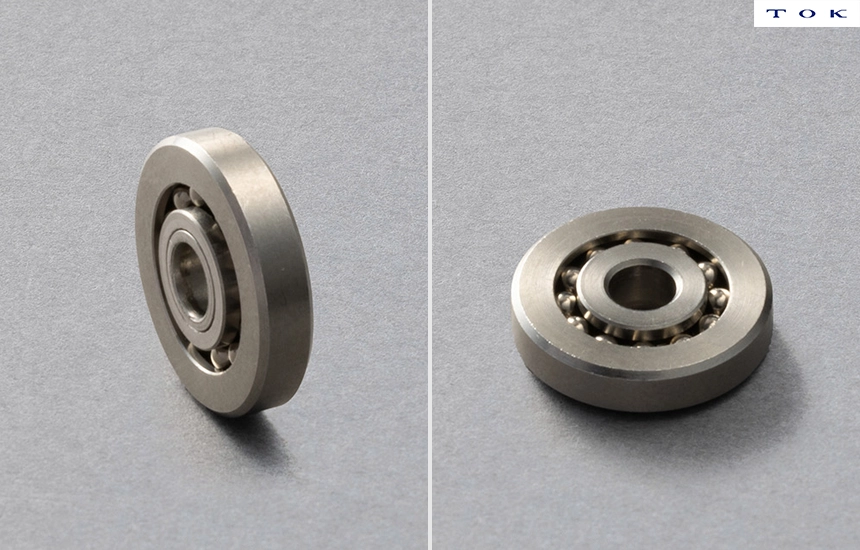

平面型＋内圈型｜不锈钢轴承（耐水型）｜S-H

为实现从ISO轴承的顺利替换，本产品系列中提供了“ISO对应型号”。该型号参考基于ISO 15标准制定的JIS B 1512（滚动轴承—外形尺寸）及JIS B 1513（轴承代号）。
因此，请预先知悉，本目录所列轴承并非符合ISO或JIS标准的产品。
对于非平面型外圈的轴承，其ISO对应尺寸以外径D为基准表示。
对于内圈加宽型轴承，其ISO对应尺寸以除去加宽部分C及C1后的主体尺寸为基准表示。
该规格的设定，是为满足客户在避免轴承侧面与配合部件接触时，无需再使用垫片的需求。

如需了解产品型号代码的详细含义，请参阅型号构成说明。

号码	项目名称	代号	说明
①	外圈材料代号	S	不锈钢
②	外圈形状代号	（R）	平面＊省略标识
③	保持架或满装球类型	省略	保持架（聚丙烯）
③	保持架或满装球类型	S	满装球
④	外圈外径	–	（图纸中所示的ΦD尺寸）
⑤	钢球材料代号	S	不锈钢球
⑥	内圈形状代号	H	内环
⑦	内圈材料代号	S	不锈钢
⑧	安装用孔径及间隙尺寸	–	（图纸中所示的Φd/C尺寸）
⑧	安装用孔径及间隙尺寸	W	内圈宽度（宽型）及C/C1尺寸
⑨	附加信息	GN	无润滑脂
⑨	附加信息	304	主要材料一览＊含省略标识

型号	外形尺寸　[mm]
型号	D	d	B	Da	ISO(JIS) 对应规格	零件编号
1	16	8	4	10	688	S-16-SHS8-304-GN
	22	10	6	14	6900	S-22-SHS10-304-GN
	22	8	7	12	608	S-22-SHS8-304-GN
	24	12	6	16	6901	S-24-SHS12-304-GN
	26	9	8	14.7	629	S-26-SHS9-304-GN
	28	12	8	17	6001	S-28-SHS12-304-GN
	28	15	7	19	6902	S-28-SHS15-304-GN
	30	10	9	17	6200	S-30-SHS10-304-GN
	32	12	10	18	6201	S-32-SHS12-304-GN

型号	外形尺寸　[mm]
型号	D	d	B	C	C1	Da	ISO(JIS) 对应规格	零件编号
2	16	4.1	3.5	0.25	0.25	8	–	SS-16-SHS4.1W0.25-GN
