IDS-B系列

IDS-B型（十字槽头）

IDS-B型（十字槽头＋外圈凸圆形）

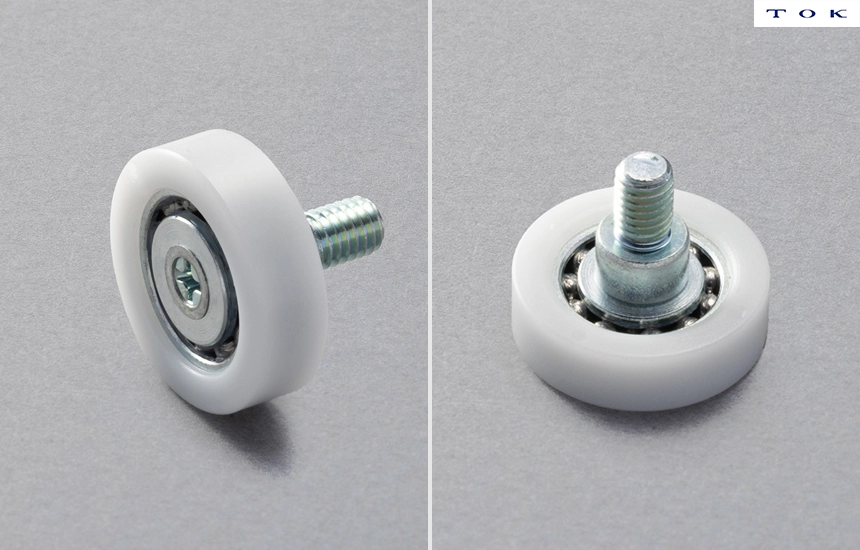

平面型＋凸形＋螺纹轴型｜塑料轴承（重载型）｜IDS-B

详细尺寸信息请参阅产品目录。

型号	外形尺寸　[mm]
型号	D	B	C	L	Da	螺钉规格	花形压纹	零件编号
4	22	7	1.5	4	11	M6 P1.0	–	IDS-22-B1.5-4
				7			–	IDS-22-B1.5-7
				8			–	IDS-22-B1.5-8
				11			–	IDS-22-B1.5-11
			4.0	7	9.5		–	IDS-22-B4-7
			11.0	8	9.5		–	IDS-22-B11
4	26	8	2	11	11	M6 P1.0	–	IDS-26-B2-11
			5	9	9.5		–	IDS-26-B5-9
			8	11	9.5		–	IDS-26-B8-11
5			2	11	11		–	IDS-26-B2-11
4	30	9	2	11	11	M6 P1.0	–	IDS-30-B2-11
5	30	9	2	11	11	M6 P1.0	–	IDS-30-B2-11

如需了解产品型号代码的详细含义，请参阅型号构成说明。

号码	项目名称	代号	说明
①	外圈材料代号	ID	聚甲醛（碳钢嵌件轴承）
②	外圈形状代号	（R）	平面＊省略标识
③	保持架或满装球类型	S	满装球
④	外圈外径	–	（图纸中所示的ΦD尺寸）
⑤	钢球材料代号	省略	碳钢球
⑥	内圈形状代号	B	螺纹轴
⑦	内圈材料代号	省略	碳钢（电镀）
⑧	安装用孔径及间隙尺寸	–	（图纸中所示的Φd/C尺寸）
⑨	附加信息	–	螺纹轴长度L尺寸＊仅限螺纹轴
