DU-B系列

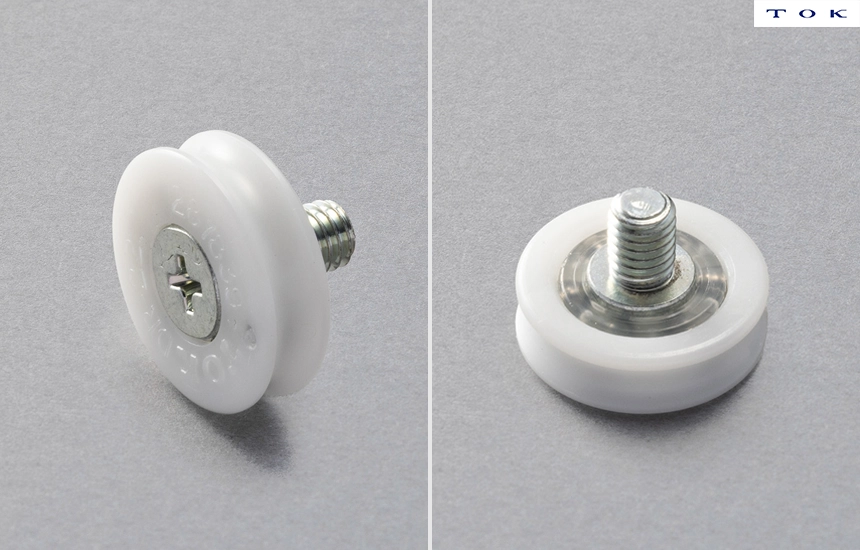

DU-B型（十字槽头）

DU-B型（十字槽头＋花形压纹）

DU-B型（内六角螺钉）

U形槽＋螺纹轴型｜塑料轴承｜DU-B

详细尺寸信息请参阅产品目录。

型号	外形尺寸　[mm]
型号	D	D1	B	C	L	R	Da	螺钉规格	花形压纹	零件编号
1	19	17	6	0.5	8	1.75	8.2	M6 P1.0	–	DU-19-B0.5
2				1					●	DU-19-B1-M6×8
2				2					●	DU-19-B2
1	22	19.2	7	0.5	8	2.5	9.5	M6 P1.0	–	DU-22-B0.5
2				1					●	DU-22-B1
2				2					●	DU-22-B2-M6×8
1	24	21.2	7	0.5	8	2.5	9.5	M6 P1.0	–	DU-24-B0.5
1	26	23.2	7	0.5	8	2.5	9.5	M6 P1.0	–	DU-26-B0.5
1	28	24	7	0.5	8	2.5	9.5	M6 P1.0	–	DU-28-B0.5-M6×8
1	30	25.7	7	0.5	8	2.5	9.5	M6 P1.0	–	DU-30-B0.5

如需了解产品型号代码的详细含义，请参阅型号构成说明。

号码	项目名称	代码	说明
①	外圈材料代号	D	聚甲醛树脂
②	外圈形状代号	U	U形槽
③	保持架或满装球类型	省略	保持架（聚丙烯）
④	外圈外径	–	（图纸中所示的ΦD尺寸）
⑤	钢球材料代号	省略	碳钢球
⑥	内圈形状代号	B	螺纹轴
⑦	内圈材料代号	省略	碳钢（电镀、发黑处理）
⑧	安装用孔径及间隙尺寸	–	（图纸中所示的C尺寸）
⑨	附加信息	JH	内六角螺钉
⑨	附加信息	M6×8	螺钉规格 × 螺钉长度L尺寸
