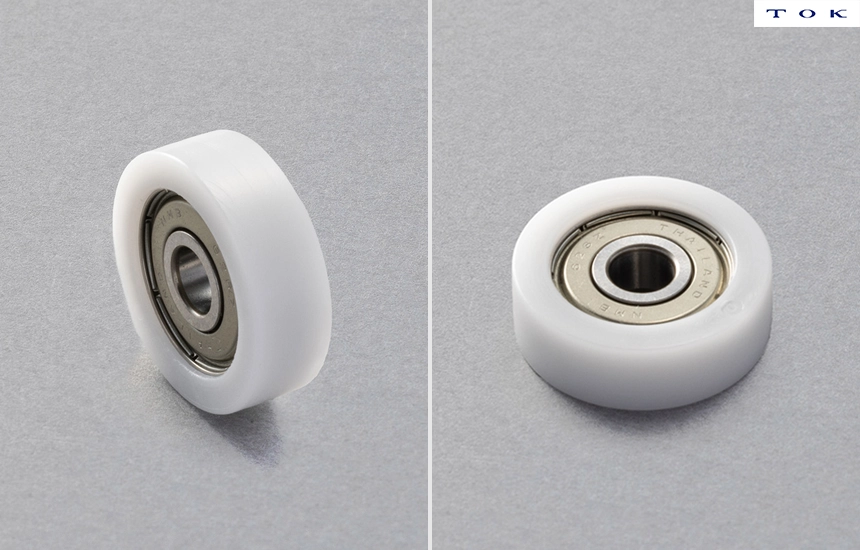

平面型＋内圈型｜塑料轴承（金属轴承嵌件型）｜DT-H

详细尺寸信息请参阅产品目录。

型号	外形尺寸　[mm]
型号	D	d	B	b	D1	Da	ISO(JIS) 对应规格	零件编号
1	12	4	4.1	4	9	5.2	–	DT-12-684ZZ
2	17	4	6	4	12	5.6	–	DT-17-604ZZ-CB
1	18	6	6	4	12	7.7	–	DT-18-L1260ZZ
	19	6	6	4	12	7.7	–	DT-19-L1260ZZ
	20	6	6	4	12	7.7	–	DT-20-L1260ZZ
	22	8	7	5	16	10.3	–	DT-22-688ZZ
	24	8	8	6	19	9.2	–	DT-24-H6-626ZZ
	26	8	8	6	19	9.2	–	DT-26-H6-626ZZ
	30	9	9	7	22	10.8	–	DT-30-608ZZ
	35	9	9	7	22	10.8	–	DT-35-608ZZ

为实现从ISO轴承的顺利替换，本产品系列中提供了“ISO对应型号”。该型号参考基于ISO 15标准制定的JIS B 1512（滚动轴承—外形尺寸）及JIS B 1513（轴承代号）。
因此，请预先知悉，本目录所列轴承并非符合ISO或JIS标准的产品。
对于非平面型外圈的轴承，其ISO对应尺寸以外径D为基准表示。
对于内圈加宽型轴承，其ISO对应尺寸以除去加宽部分C及C1后的主体尺寸为基准表示。
该规格的设定，是为满足客户在避免轴承侧面与配合部件接触时，无需再使用垫片的需求。

如需了解产品型号代码的详细含义，请参阅型号构成说明。

号码	项目名称	代号	说明
①	外圈材料代号	DT	聚甲醛树脂＊精密轴承嵌件
②	外圈形状代号	（R）	平面＊省略
③	保持架或满装球类型	省略	保持架（聚丙烯）
④	外圈外径	–	（图纸中所示的ΦD尺寸）
⑤	钢球材料代号	省略	碳钢球
⑥	内圈形状代号	H	内环＊含省略标识
⑦	内圈材料代号	省略	轴承钢
⑧	安装用孔径及间隙尺寸	–	（图纸中所示的Φd/C尺寸）
⑨	附加信息	–	嵌件轴承名称
		CB	外圈颜色：黑色
		–	图纸中所示的B/L尺寸＊含省略标识
