DRS-B系列

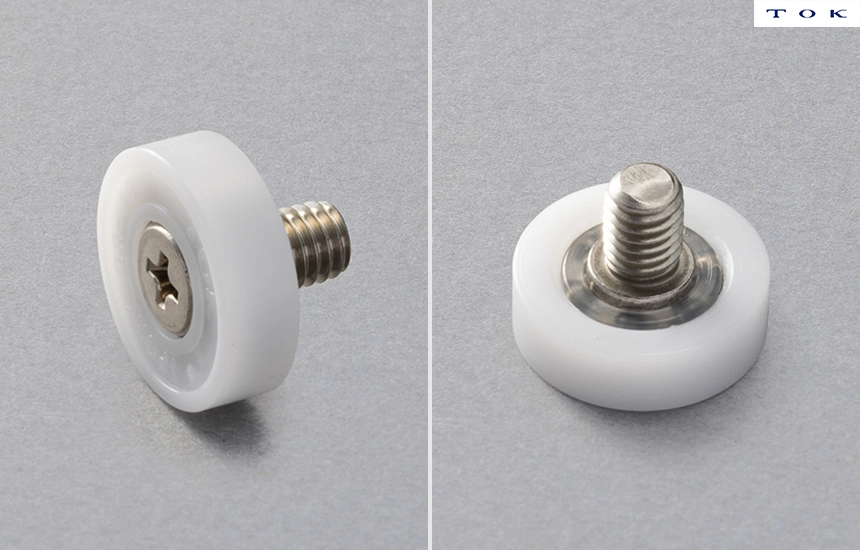

DR-S-B型（十字槽头）

DRS-B型（十字槽头＋长轴型）

平面型＋螺纹轴型｜塑料滚轮（带轴型）｜DL-B

详细尺寸信息请参阅产品目录。

型号	外形尺寸　[mm]
型号	D	B	C	L	Da	螺钉规格	花形压纹	零件编号
3	16	6.6	1.6	8	7.6	M6 P1.0	–	DL-16-B1.6
	19	6.6	1.6	8	7.6	M6 P1.0	–	DL-19-B1.6
	22	6.6	1.6	8	7.6	M6 P1.0	–	DL-22-B1.6
4	22	7	8.7	11	7.8	M6 P1.0	–	DL-22-B8.7
3	26	6.6	1.6	8	7.6	M6 P1.0	–	DL-26-B1.6

如需了解产品型号代码的详细含义，请参阅型号构成说明。

号码	项目名称	代号	说明
①	外圈材料代号	DL	塑料滚轮
②	外圈形状代号	(R)	平面 *含省略标识
③	保持架或满装球类型	–	–
④	外圈外径	–	（图纸中所示的ΦD尺寸）
⑤	钢球材料代号	–	–
⑥	内圈形状代号	B	螺纹轴
⑦	内圈材料代号	省略	碳钢（电镀）
⑧	安装用孔径及间隙尺寸	–	（图纸中所示的C尺寸）
