DH-A系列
DH-A型

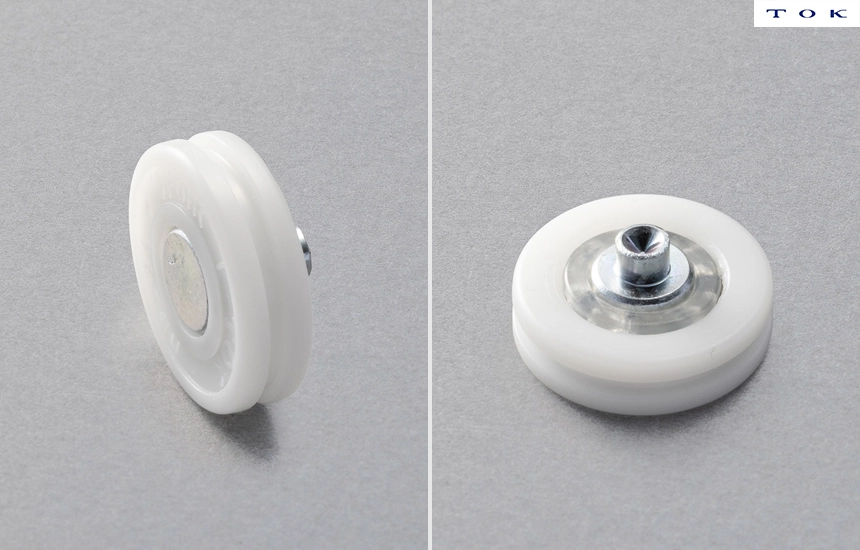

凹槽形＋铆接轴型｜塑料轴承｜DH-A

产品系列

型号3




详细尺寸信息请参阅产品目录。

型号 外形尺寸　[mm]
D D1 d1 B G C L d2×θ Da 零件编号
4 19 16 5 6 2.1 0.5 3.5 4×120° 8.2 DH-16-A0.5
1 DH-16-A1
22 19 5 7 2 0.5 3.5 4×120° 9.5 DH-19-A0.5
1 4.6×90° DH-19-A1
24 21 5 7 2 0.5 3.5 4×120° 9.5 DH-21-A0.5
1 4.6×90° DH-21-A1



产品名称的构成

如需了解产品型号代码的详细含义，请参阅型号构成说明。

号码 项目名称 代码 说明
① 外圈材料代号 D 聚甲醛树脂
② 外圈形状代号 H 凹槽形
③ 保持架或满装球类型 省略 保持架（聚丙烯）
④ 外圈外径 – （图纸中所示的ΦD1尺寸）
⑤ 钢球材料代号 省略 碳钢球
⑥ 内圈形状代号 A 铆接轴
⑦ 内圈材料代号 省略 碳钢（电镀）
⑧ 安装用孔径及间隙尺寸 – （图纸中所示的Φd/C尺寸）
⑨ 附加信息 2/3 （图纸中所示的G尺寸 ＊含省略标识）
M・C 电镀（含省略标识）

※所有产品原则上均为订制生产，但部分产品可能备有库存。库存情况请咨询当地经销商或代理商。
