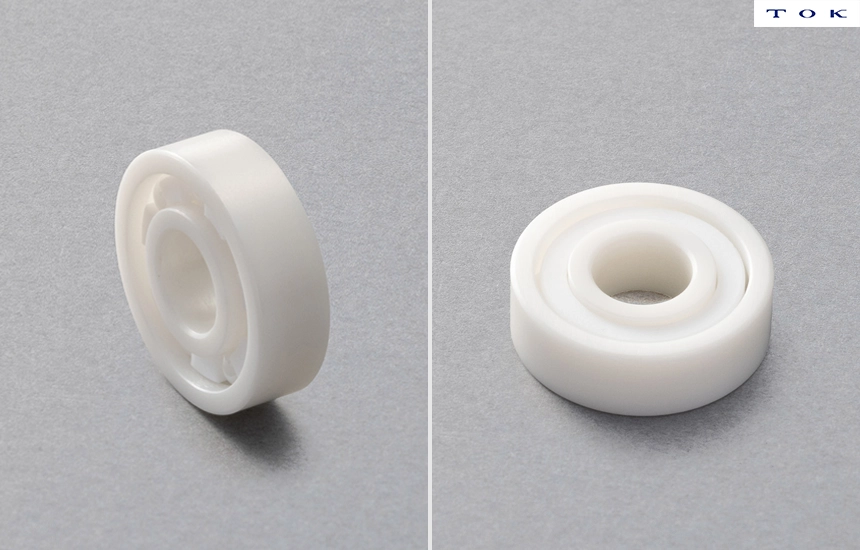

平面型＋内圈型｜陶瓷轴承（耐化学品・非磁性・耐热型）｜C-H

详细尺寸信息请参阅产品目录。

型号	外形尺寸　[mm]
型号	D	d1	B	Da	ISO(JIS) 对应规格	零件编号
1	22	10	6	13.5	6900	C-22-CHC10
	26	10	8	14.6	6000	C-26-CHC10
	28	12	8	17.4	6001	C-28-CHC12
	30	10	9	17.0	6200	C-30-CHC10
	32	12	10	18.3	6201	C-32-CHC12
	32	15	9	20.3	6002	C-32-CHC15
	35	15	11	21.2	6202	C-35-CHC15
	35	17	10	22.8	6003	C-35-CHC17
	40	17	12	24.6	6203	C-40-CHC17
	42	20	12	26.9	6004	C-42-CHC20
	42	30	7	33.2	6806	C-42-CHC30
	47	20	14	29.5	6204	C-47-CHC20
	47	25	12	31.8	6005	C-47-CHC25
	52	25	15	34.0	6205	C-52-CHC25
	55	30	13	38.4	6006	C-55-CHC30
	62	30	16	40.8	6206	C-62-CHC30
	62	25	14	43.3	6007	C-62-CHC35
	68	40	15	48.8	6008	C-68-CHC40
	72	35	17	46.8	6207	C-72-CHC35
	80	40	18	52.6	6208	C-80-CHC40
	85	45	19	58.2	6209	C-85-CHC45

为实现从ISO轴承的顺利替换，本产品系列中提供了“ISO对应型号”。该型号参考基于ISO 15标准制定的JIS B 1512（滚动轴承—外形尺寸）及JIS B 1513（轴承代号）。
因此，请预先知悉，本目录所列轴承并非符合ISO或JIS标准的产品。
对于非平面型外圈的轴承，其ISO对应尺寸以外径D为基准表示。
对于内圈加宽型轴承，其ISO对应尺寸以除去加宽部分C及C1后的主体尺寸为基准表示。
该规格的设定，是为满足客户在避免轴承侧面与配合部件接触时，无需再使用垫片的需求。

如需了解产品型号代码的详细含义，请参阅型号构成说明。

号码	项目名称	代号	说明
①	外圈材料代号	C	陶瓷
②	外圈形状代号	（R）	平面＊省略标识
③	保持架或满装球类型	省略	保持架（聚四氟乙烯）
④	外圈外径	–	（图纸中所示的ΦD尺寸）
⑤	钢球材料代号	C	陶瓷球
⑥	内圈形状代号	H	内环
⑦	内圈材料代号	C	陶瓷
⑧	安装用孔径及间隙尺寸	–	（图纸中所示的Φd尺寸）
⑨	附加信息	（GN）	无润滑脂＊省略标识
