A-B系列

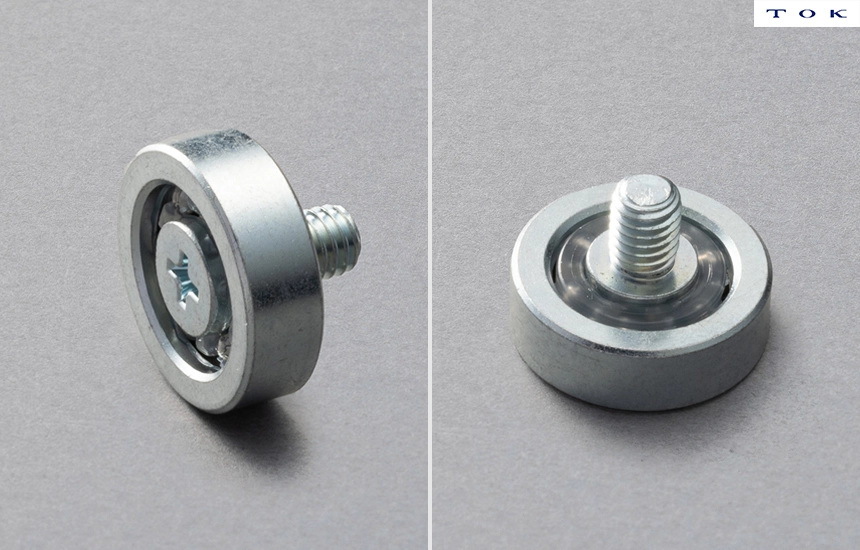

A-B型（十字槽头）

A-B型（十字槽头＋花形压纹）

A-B型（十字槽头＋满装球型）

平面型＋螺纹轴型｜金属轴承（重载型）｜A-B

详细尺寸信息请参阅产品目录。

型号	外形尺寸　[mm]
型号	D	B	C	L	Da	螺钉规格	花形压纹	零件编号
1	19	6	0.5	8	8.2	M6 P1.0	–	A-19-B0.5-M6×8
2			1				●	A-19-B1
2			2				●	A-19-B2
2			3				●	A-19-B3-M6×8
1	22	7	0.5	8	9.5	M6 P1.0	–	A-22-B0.5
2			1				●	A-22-B1-M6×8
2			2				●	A-22-B2
3		8	2	11	11		–	A-22-B2-11
2		7	3	11	9.5		●	A-22-B3-M6×8
2			4	11	11		●	A-22-B4-M6×8
2			5	11	11		●	A-22-B5-M6×8
2			6	11	11		●	A-22-B6
3	24	8	2	11	11	M6 P1.0	–	A-24-B2-11
3	26	8	2	11	11	M6 P1.0	–	A-26-B2-11

如需了解产品型号代码的详细含义，请参阅型号构成说明。

号码	项目名称	代号	说明
①	外圈材料代号	A	碳钢（电镀）
②	外圈形状代号	（R）	平面＊省略标识
③	保持架或满装球类型	省略	保持架（聚丙烯）
③	保持架或满装球类型	S	满装球
④	外圈外径	–	（图纸中所示的ΦD尺寸）
⑤	钢球材料代号	省略	碳钢球
⑥	内圈形状代号	B	螺纹轴
⑦	内圈材料代号	省略	碳钢（电镀）
⑧	安装用孔径及间隙尺寸	–	（图纸中所示的C尺寸）
⑨	附加信息	M6×8	螺钉规格 × 螺钉长度L尺寸
⑨	附加信息	11	图纸中所示的L尺寸＊包括省略标识
