A-A系列
A-A型

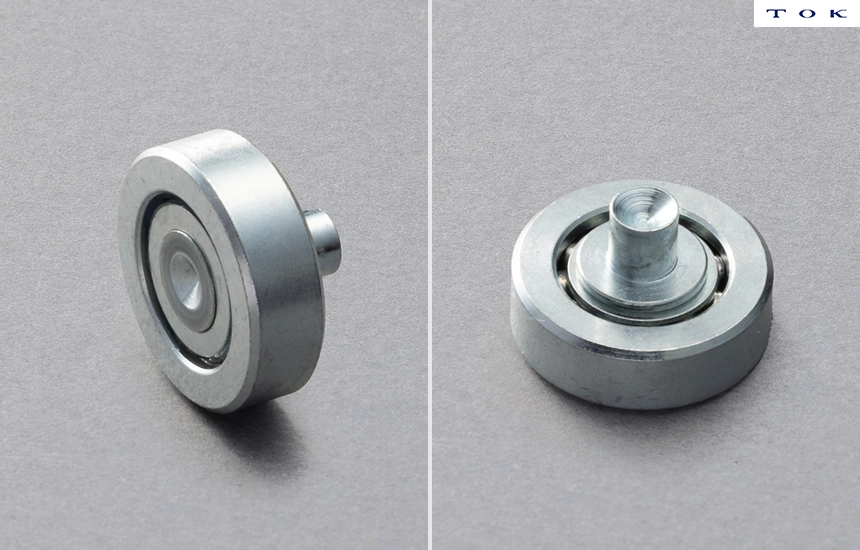

平面型＋铆接轴型｜金属轴承（重载型）｜A-A

产品系列

型号3




详细尺寸信息请参阅产品目录。

型号 外形尺寸　[mm]
D d1 B C L d2×θ Da 零件编号
3
 19 5 6 0.5 5 4.5×120° 9.5 AS-19-A0.5-5
1 AS-19-A1
2 AS-19-A2
22 5 8 0.5 3.5 4.5×120° 11.0 AS-22-A0.5
1 4×120° AS-22-A1
2 AS-22-A2



产品名称的构成

如需了解产品型号代码的详细含义，请参阅型号构成说明。

号码 项目名称 代号 说明
① 外圈材料代号 A 碳钢（电镀）
② 外圈形状代号 （R） 平面 ＊省略标识
③ 保持架或满装球类型 省略 保持架（聚丙烯）
S 满装球
④ 外圈外径 – （图纸中所示的ΦD尺寸）
⑤ 钢球材料代号 省略 碳钢球
⑥ 内圈形状代号 A 铆接轴
⑦ 内圈材料代号 省略 碳钢（电镀）
⑧ 安装用孔径及间隙尺寸 – （图纸中所示的Φd/C尺寸）

※所有产品原则上均为订制生产，但部分产品可能备有库存。库存情况请咨询当地经销商或代理商。
