如何识别塑料轴承的型号 / 产品名称

如果您需要识别由TOK生产的轴承名称，可参考以下识别方法。
若您所持有的轴承与步骤0所示的结构不同，请通过联系我们的表单与我们联系。
TOK将为您提供相应的产品名称。

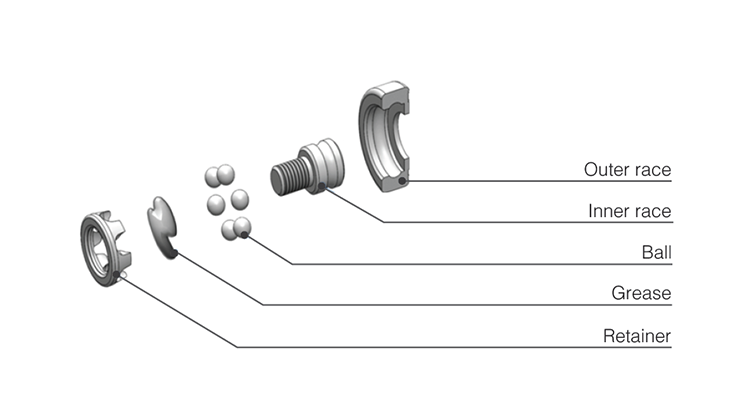

步骤0：轴承的组成

如果您所持有的轴承具有相同的部件构成，即可进入下一步骤。

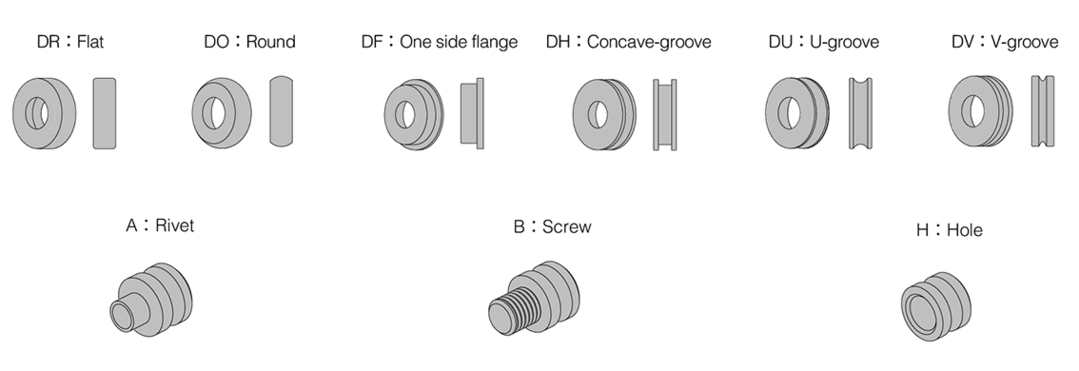

步骤1：确认外圈的形状，并测量①的尺寸。

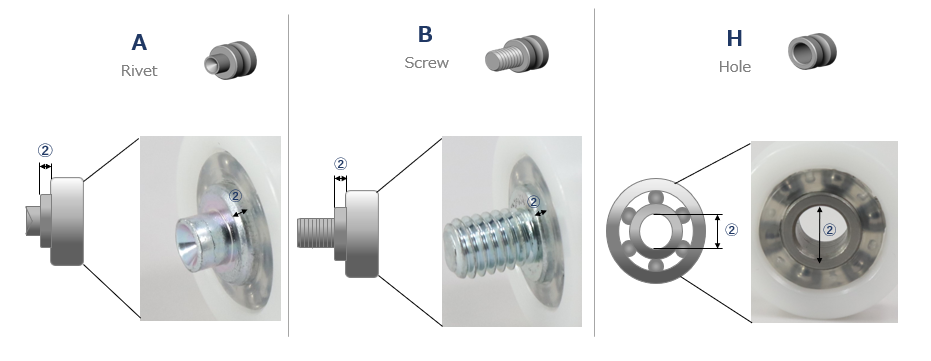

步骤2：确认内圈的类型，并测量②的尺寸。

②的尺寸可通过下图所示的“内圈宽度－外圈宽度”进行近似计算。

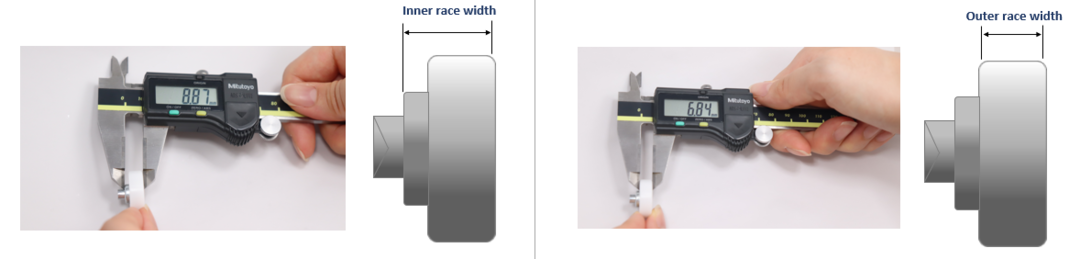

请使用卡尺或直尺测量图中所示的两个部位，并进行计算。
在下图示例中，内圈宽度为8.87mm，外圈宽度为6.84mm。
因此，由“内圈宽度－外圈宽度”可得约2.03mm，从而可判断②约为2mm。

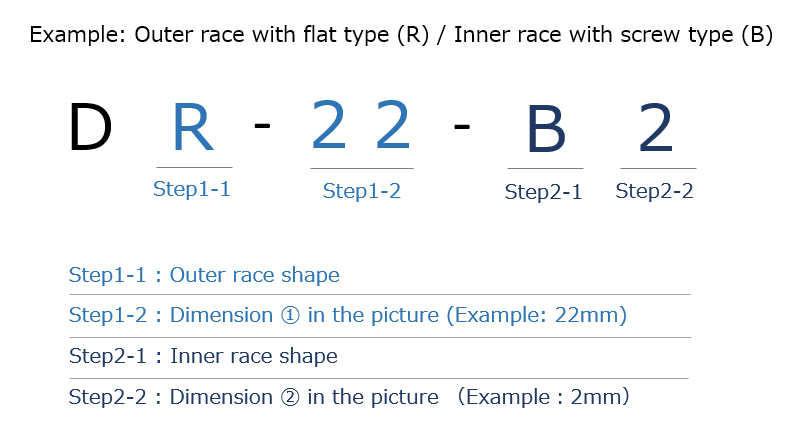

步骤3：将步骤1和步骤2中确认的信息应用到产品名称中。

通过将步骤1和步骤2中确认的形状和尺寸应用，即可识别该产品。

如需了解更多详细信息，请参阅综合目录中的“轴承产品名称构成表”。

其他

（1）附加信息
以下附加信息可能会添加在产品名称的末尾：
“GN”表示该轴承为无润滑脂规格。
“JH”表示内圈为六角头螺钉型。

（2）注意事项

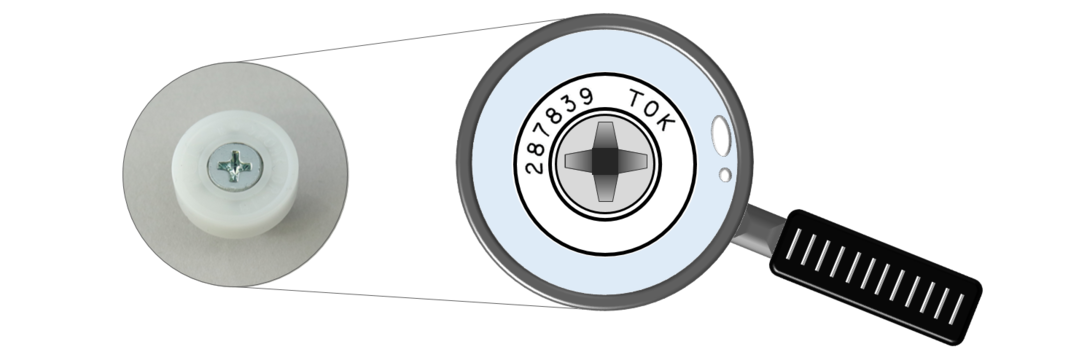

– 外圈侧面的数字为专利编号，与产品名称无关。

– 即使外圈为沟槽形状，也可能刻有“DR”标识。这是因为采用了DR系列的外圈，同时其外径也加工为沟槽形状。
