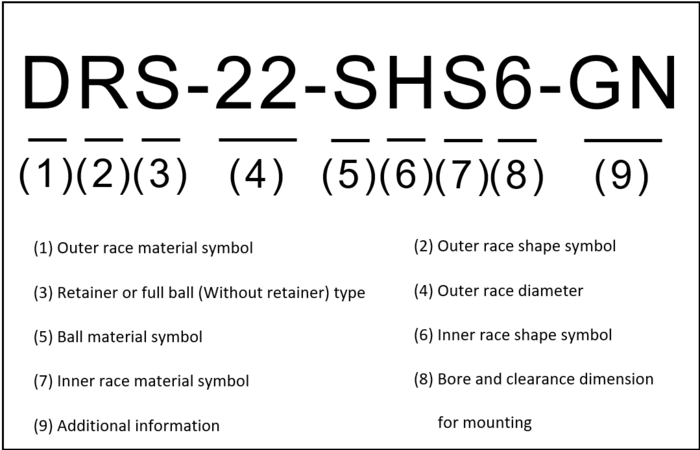

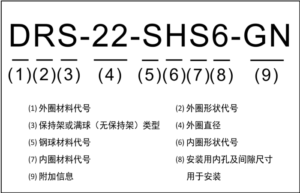

产品名称的构成

说明

(1) 外圈材料代号或嵌入成型类型

D：聚甲醛树脂（POM）
IN：塑料包覆轴承（聚酰胺树脂）
PE：聚乙烯
E：导电树脂
UT：聚氨酯树脂
PK：PEEK（聚醚醚酮）
A：钢
S：不锈钢
ID：塑料包覆轴承（聚甲醛树脂）
DT：精密嵌件轴承（聚甲醛树脂）
C：陶瓷

(2) 外圈形状代号

R：平面
O：圆弧凸形
U：U形槽
V：V形槽
H：凹槽形
F：单侧法兰
L：滚轮

(3) 保持架或满装球（无保持架）类型

省略：保持架
S：满装球（无保持架）

(4) 外圈直径

一般表示承受载荷的外径尺寸。对于V形槽和U形槽，由于沟槽部分难以测量，因此通常以最大外径作为标示。

(5) 钢球材料代号

省略：碳钢球
S：不锈钢球
C：陶瓷球
P：塑料球

(6) 内圈形状代号

A：铆接轴
B：螺纹轴
H：内圈
AH：带铆接轴的内圈
BH：带螺纹轴的内圈

(7) 内圈材料代号

省略：碳钢
S：不锈钢
C：陶瓷
P：塑料

(8) 安装用孔径及间隙尺寸

内圈类型：表示内孔尺寸及内圈相对于外圈的突出宽度。
铆接轴及螺纹轴类型：表示轴承与安装面的间隙。

(9) 附加信息

附加信息在必要时标示。
例：
W：内圈宽度
GN：无润滑脂
CB：外圈颜色（黑色）
M6×8：螺钉尺寸
JH：内六角型 等
